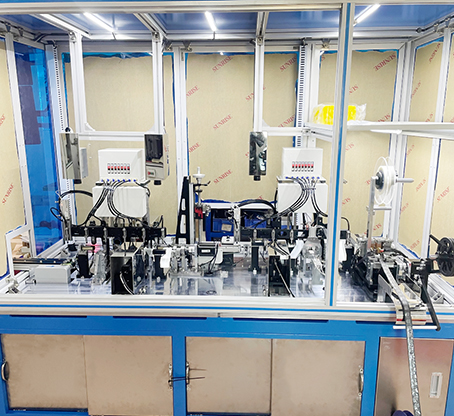

一個典型的CCD視覺檢測系統主要由以下幾個部分組成：

光源：為被檢測物體提供均勻、穩定的光線，以便于CCD傳感器采集到高質量的圖像數據

鏡頭：負責將物體的圖像投射到CCD傳感器上，鏡頭的焦距、光圈以及分辨率等參數直接影響系統獲取圖像的清晰度和準確性

工業相機：包括CCD相機和CMOS相機，負責捕捉被檢測物體的圖像

圖像采集卡：也稱為圖像捕獲卡，負責接收工業相機采集的模擬視頻信號并將其數字化，或者是直接接收攝像機數字化后的數字視頻數據

光學視覺軟件：對采集到的圖像數據進行處理，提取出需要的信息，如尺寸、位置、缺陷等，并進行分析和識別

設備機構部分：包括振動盤、傳送帶或機械手等，用于將產品有序排列并輸送到直線軌道前端，進行視覺檢測

控制系統：負責整個檢測過程的調度和協調，通常由工業計算機、PLC（可編程邏輯控制器）或嵌入式控制器等組成

輸出與反饋系統：將檢測結果及時反饋給人員或后續環節，以便進行處理。輸出系統通常包括顯示器、報警器以及數據存儲設備等

這些組成部分共同工作，實現對物體表面質量、尺寸和位置等參數的高速、高精度檢測
